產品名稱:氨法煙氣脫硫
更新時間:2022-06-08 15:42:34
氨法煙氣脫硫是以氨作為吸收劑,通過液反應脫除煙氣中的硫分,具有反應速率快、吸收劑利用率高,系統簡單、能耗低,含硫量適應范圍廣、脫硫效率高,氨回收率好、脫硫副產物價值高等優.....
產品介紹
Product introduction氨法脫硫作為-種成熟的煙氣脫硫技術,是利用氨水或液氨作為吸收劑,通過脫硫塔內的氣液逆流接觸,發生-些列復 雜的酸堿中和反應,脫除煙氣中的含硫成分,同時生成具有經濟價值的副產物硫酸銨。特別是采用廢氨水作為吸收劑時,煙氣中的含硫量越高,脫硫副產物硫酸銨的產量越大,越經濟。
產品配置
Product configuration?反應過程
氨法煙氣脫硫主要的反應過程為:
1.煙氣中的二氧化硫溶于水生成亞硫酸,亞硫酸同溶于水中的硫酸銨和亞硫酸銨起反應。
H2SO3 +(NH4)2SO4-→NH4HSO4 + NH4HSO3,H2SO3+ (NH4)2SO3→2NH4HSO3;
2. SO2極易與堿性物質發生化學反應,形成亞硫酸鹽。
SO2 + NH4OH→NH4HSO3,SO2 + 2NH4OH→(NH4)2SO3 + H2O;
3. S02與溶于水的銨離子反應。
SO2 + NH4OH→NH4HSO3,SO2 + 2NH4OH→(NH4)2SO3 + H2O;
4.亞硫酸鹽極不穩定,容易被煙氣和氧氣氧化成穩定的硫酸鹽。
2NH4HSO3 + 02→2NH4HSO4,2(NH4)2SO3 + 02→2(NH4)2SO4;
5.硫酸銨溶液濃縮后結晶析出硫酸銨固體
硫酸銨+水一→硫酸銨固體+水蒸汽;
?工藝流程

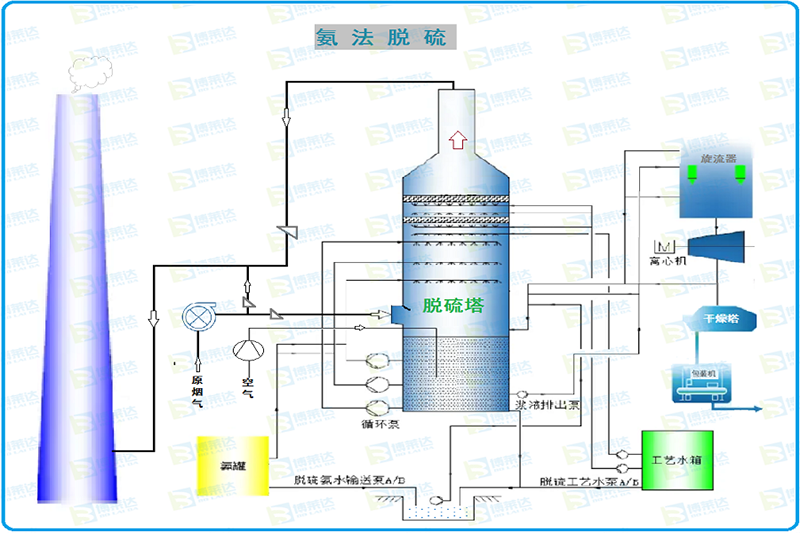

氨法脫硫工藝主要由氨貯存系統、洗滌吸收系統、循環水系統、濃縮系統、電氣自動控制系統等組成。煙道上設有擋板系統,以便于整個脫硫系統的正常運行或旁路運行。
鍋爐排出的煙氣通過引風機后,向上通過脫硫塔。塔內噴淋管組噴出的懸浮液滴向下降落,煙氣與氨硫酸銨漿液液滴逆流接觸,發生傳質與吸收反應,使煙氣中的SO2、 SO3得以脫除。 脫硫后的煙氣經除霧器,去除夾帶的液滴后,從頂部離開通過煙道進入煙囪,排放至大氣中。
脫硫塔分為三個區域,即吸收區、漿池區和除霧區。脫硫塔下部漿池中的氨/硫酸銨漿液由循環泵循環送至漿液噴霧系統的噴嘴,產生細小的液滴沿脫硫塔橫截面均勻向下噴淋;煙氣中的SO2和SO3與漿液中的氨反應,生成亞硫酸銨和硫酸銨。在脫硫塔漿池中鼓入空氣,將生成的亞硫酸銨氧化成硫酸銨,然后利用煙氣中的熱量,使得脫硫塔中的循環漿液過飽和而析出硫酸銨結晶,硫酸銨漿液經過旋流器的脫水提濃厚再進入離心機進一步脫水, 最后經干燥后得到硫酸銨產品。
?技術優勢
氦法煙氣脫硫的技術優勢如下:
1.系統阻力小、節能,整個脫硫系統的阻力在1000Pa左右,相較于其他濕法脫硫,電耗節省50%以上;
2.環保性好,將污染物悉數資源化,不產生廢液、廢渣和廢氣,沒有_二次污染,符合企業綠色發展需求;
3.經濟價值高、運行費用較低,煙氣中的硫氧化物、氮氧化物等轉化為化肥,大致可以抵消液氨成本的八成左右;
4.氨法脫硫效率高達98%,PLC自動控制,既可以防止氨的不足導致SOX吸收不完全,同時又能防止氨的富余而逃逸;
5.設備占地面積小,DCS自動化控制、操控簡單,內部材料防腐性能好、杜絕腐蝕,系統可靠性高達99%以上;
6.氨法脫硫具有一定的脫硝功能,脫硫過程中產生的亞硫酸銨對NO具有還原效果,所以氨法脫硫?qū)Ox也具有一定的脫除效果。
?工程案例
博萊達環境氨法脫硫應用如下:炭黑尾氣鍋爐煙氣氨法脫硫項目(↓點擊瀏覽↓)
(△氨法脫硫應用工程△)
(△氫法脫硫施工過程△)
?應用范圍
氨法煙氣脫硫適用于磷化工、硫酸工業、冶金冶煉、造紙、碳素、鈦白粉、能源化工、石油化工、精細化工、鋼鐵、焦化等行業的鍋爐、熱風爐、加熱爐、冶煉爐的煙氣脫硫、超低排放處理。
